Rollenbahn-Tunnelofen

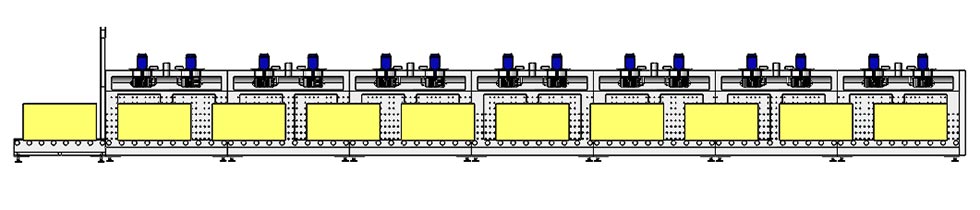

Um eine Temperaturgleichmäßigkeit innerhalb eines Innenofens mit einer Nutzhöhe von 700 Millimetern zu erreichen, ist eine komplexe Luftführung erforderlich Gestaltung ist gefragt. Sie können den Rollenförderer-Tunnelofen in Dingfeng individuell anpassen, der über eine horizontale Hochströmung verfügt Querstromsystem. Der Antrieb erfolgt durch unabhängige 1500-Watt-Motoren mit 12-Zoll-Mehrblattlaufrädern. Heiße Luft wird forciert durch speziell entwickelte Edelstahl-Lochplatten von beiden Seiten, konvergiert dann auf der Produktoberfläche und Die Luft strömt durch die obere Abluftöffnung zurück und sorgt so für eine gleichmäßige Temperatur im gesamten 15,6 Meter langen Ofen arbeitet stabil im Bereich von ±5-8°C.

Heizvorgang

Der industrielle Rollenförderer-Tunnelofen verfügt über Sicherheitsschutzfunktionen wie Automatik Temperaturregelung, präzise Temperaturstabilisierung und automatische Abschaltung bei Überschreitung der Temperaturgrenze. Der Innenraum des Ofens ist einheitlich mit hochglanzpolierten Edelstahlplatten und der Isolierung aufgebaut Die Schicht ist mit 120K-Silicagel-Aluminium-Isoliersteinwolle gefüllt, um den gewünschten Wärmeisolationseffekt zu erzielen. Die Der Außenrahmen besteht aus zusammengeschweißten Eisenprofilen, während die Außenplatte des Ofens per Laser geformt wird Schneiden und anschließendes Innenhochdruckumformen auf kaltgewalzten Stahlplatten. Die Heizrohre aus Edelstahl dienen zum Heizen, und in Kombination mit einem geräuscharmen Radialabluftventilator entsteht ein effizientes Heißluftzirkulationssystem, Dadurch verteilt sich die Wärme gleichmäßig auf der Oberfläche der Produkte.

Unsere Konfigurationszertifizierung

Der Rollenförderofen von Dingfeng ist mit einer fortschrittlichen SPS und einer 10,2-Zoll-Touchscreen-Schnittstelle, einer Steuerung, ausgestattet System, das den Standards der Industrie 4.0 entspricht. Bediener können problemlos die Temperatur und den Motor in Echtzeit anzeigen Frequenz und Ausgangsstrom. Am wichtigsten ist, dass die integrierte Datenaufzeichnungsfunktion Wärmekurven für bis zu 30 Minuten speichern kann bis 90 Tage. Ganz gleich, ob Sie Produktionszyklen optimieren oder Prozessnachweise für Kundenaudits liefern, die Die einstellbare Lagerfrequenz stellt sicher, dass jede Charge Ihrer 2-Meter-pro-Minute-Produktionslinie professionell ist Datenunterstützung.

Wichtigste technische Parameter

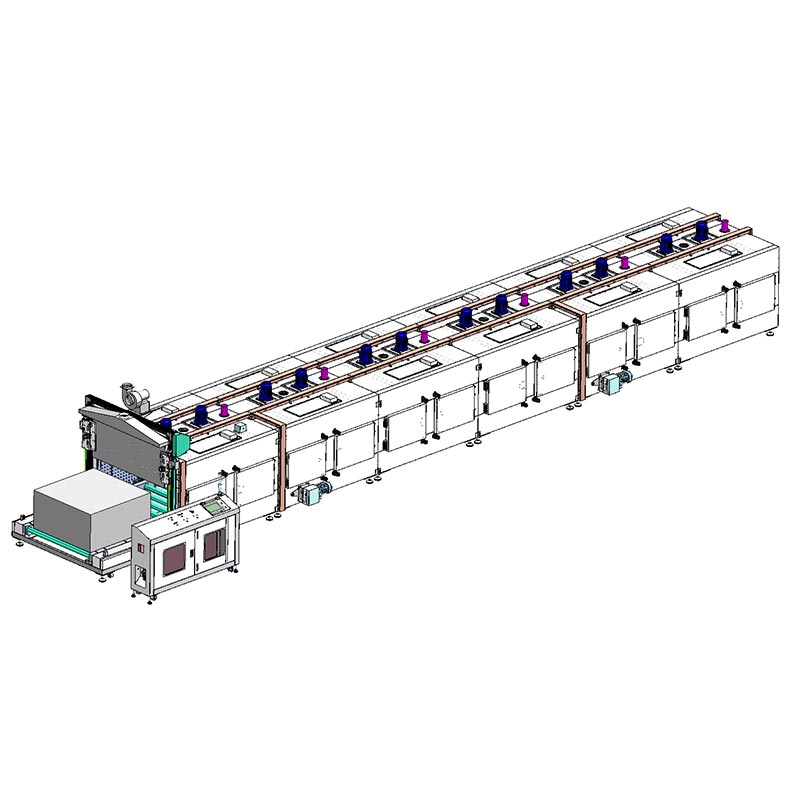

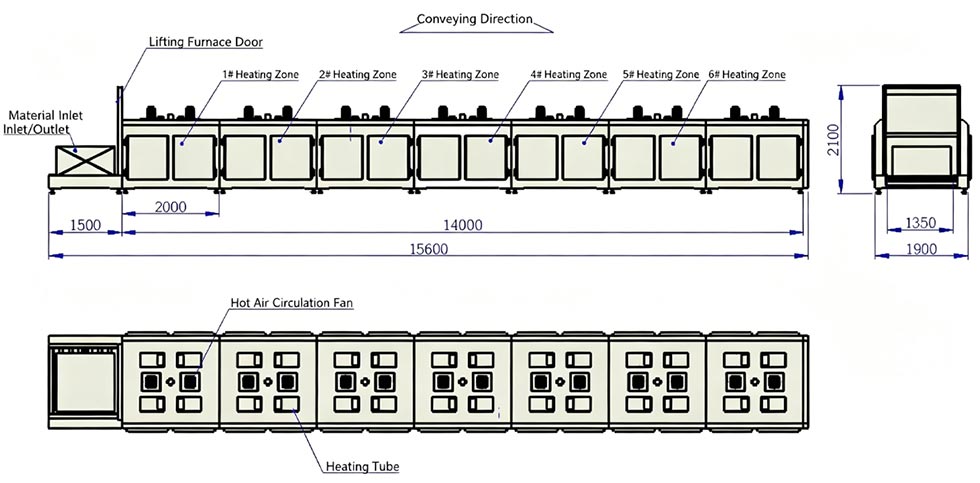

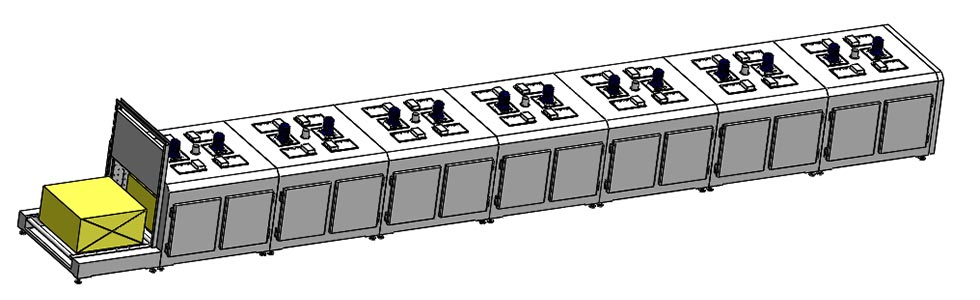

Gesamtbeschreibung der Tunnelofenausrüstung

Operativer Arbeitsablauf

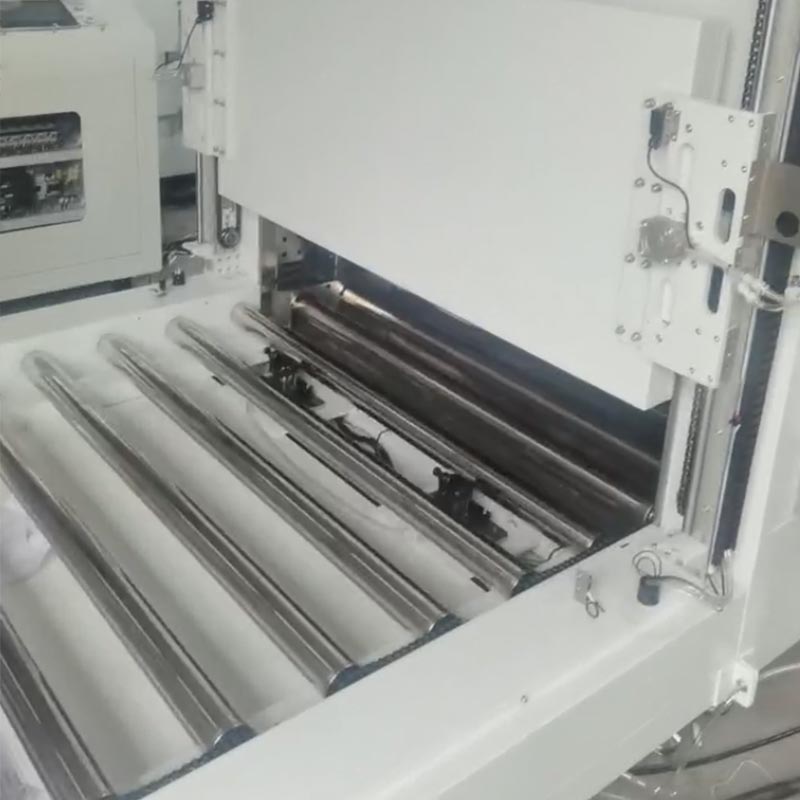

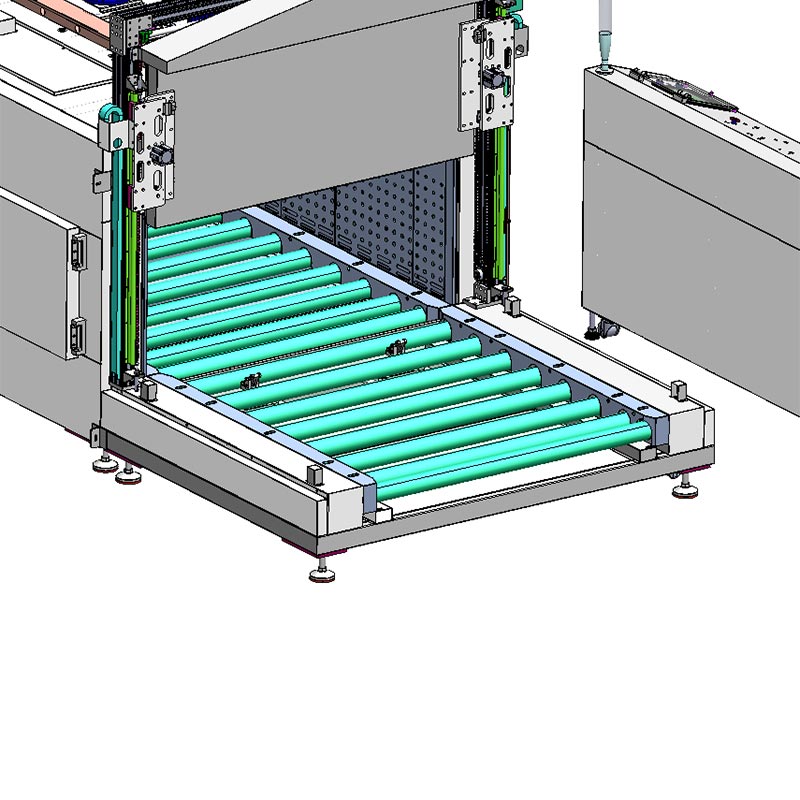

Der Dingfeng-Rollenbandofen ist mit einem fortschrittlichen halbautomatischen pneumatischen Positionierungssystem ausgestattet. Der Betreiber richtet eine 1200 x 1200 mm große Palette manuell an den pneumatischen Anschlägen an der Zuführstation aus, um das Förderband einzuleiten. Anschließend werden pneumatische Leitbleche mit drehmomentstarken Rollen synchronisiert, um die Paletten schrittweise zu transportieren. Vorschub in Schritten von 1550 mm; Nach jeder Bewegung werden die Anschläge automatisch zurückgesetzt, um die nächste Einheit aufzunehmen. Sobald der Ofen sein volles Fassungsvermögen von neun Paletten erreicht, verschließt eine automatische Hubtür die Kammer und ein XINJE Die SPS aktiviert das Hochleistungs-Heißluftzirkulationssystem. Das System warnt den Bediener über integrierte audiovisuelle Signale Alarme. Der Entladevorgang spiegelt die Ladelogik wider und nutzt dazu den hochpräzisen pneumatischen Schrittmechanismus Befördern Sie die Paletten sicher und ordnungsgemäß zum Bereitstellungsbereich.

Häufig gestellte Fragen (FAQ) – Rollenbahn-Tunnelofen

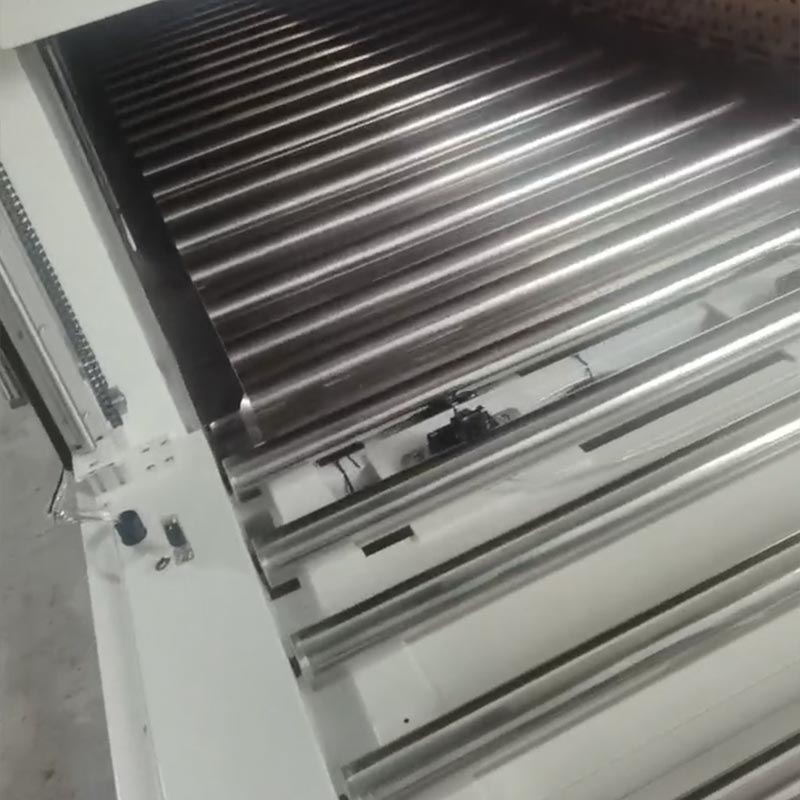

Q1: Wie können wir sicherstellen, dass sich die ￠76-mm-Walze bei einer Temperatur von 200 °C nicht verformt?

Antwort: Die Walze verfügt über ein verbessertes Innenlager und der Walzendurchmesser beträgt 210 mm. Diese Materialien wurden durchlaufen Wärmestabilisierungsbehandlung, um sicherzustellen, dass auch unter Volllastbedingungen eines 1200×1200 mm großen Werkstücks die Die Walze kann eine perfekte Konzentrizität und eine gleichmäßige Drehung beibehalten und verformt sich nicht und bleibt bei jedem Wetter nicht hängen Heizumgebung.

F2: Kann es sich an unterschiedliche Produkthöhen anpassen?

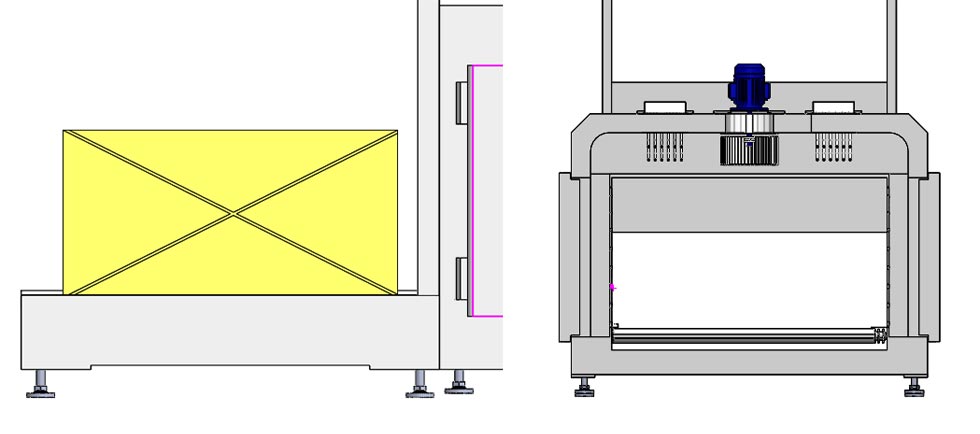

Antwort: Ja. Die effektive Innenhöhe beträgt 700 mm, was sich sehr gut für großformatige Hardware-Produkte eignet. Die Gleichmäßigkeit von ±5-8°C bleibt erhalten.

F3: Wie geht die Abgasanlage mit den Abgasen um, die durch Versprühen oder Entwässerung entstehen?

Antwort: Wir haben am Einlass einen 750-Watt-Hochtemperatur-Zwangsabluftventilator installiert und verstellbare neue Lüftungsschlitze eingebaut in jedem Heizbereich. Dies sorgt für einen schnellen Abtransport von Feuchtigkeit und VOCs und verhindert eine Gasansammlung Bereitstellung einer frischen und oxidativ stabilen Umgebung für Ihre Beschichtung.
