600 °C Hochtemperatur-Korrosionsschutz-Tunnelofen

Der Hochtemperatur-Korrosionsschutz-Tunnelofen DFGW80-07M mit 600 °C. Unsere Ausrüstung ist mit einer speziellen 30-Einheit ausgestattet Die Heizkomponente besteht aus SUS316 und wurde einer Oberflächennitrierungsbehandlung unterzogen, wodurch die Temperatur im Raum erhöht werden kann Temperatur auf 600°C in weniger als 60 Minuten. Zum Schutz Ihrer Anlagen und Bediener ist es in 200 mm gekapselt Es besteht aus dickem 120K-Aluminiumsilikat-Dämmmaterial und ist mit einer integrierten Luftwärmedämmvorrichtung ausgestattet. Wenn Sie spezielle Anforderungen für eine bestimmte Situation haben, kontaktieren Sie uns bitte für eine individuelle Anpassung.

Bei Prozessen mit sauren Vorläufern oder flüchtigen Beschichtungen ist die Kontrolle der Atmosphäre von größter Bedeutung. Der Dingfeng 600°C Der korrosionsbeständige Hochtemperatur-Tunnelofen verfügt über verstellbare 4-Zoll-Auslassventile aus SUS316, die als Schnittstelle konzipiert sind direkt mit den Säurereinigungssystemen Ihrer Fabrik. Sicherheit ist tief in die SPS-Logik integriert: Das haben wir hat ein Heizungs-Lüfter-Verriegelungssystem eingeführt, das die Stromversorgung sofort unterbricht, wenn der Luftstrom nachlässt, und so katastrophale Folgen verhindert Trockenbrand. In Kombination mit einem zweistufigen Übertemperaturschutz und 1300 °C-zertifizierten Keramikfaserdichtungen bieten wir eine hermetisch zuverlässige Umgebung, die Ihre hochwertigen Wafer und Metallsubstrate schützt.

Fertigungsverfahrenstechnik

Der 600°C-Tunnelofen ist sorgfältig aus hochwertigem Edelstahl gefertigt. Der Innenliner und die Luftführung Die Platten bestehen aus 2,0T und 1,5T SUS316-Edelstahl, der korrosionsbeständig ist und hohen Belastungen standhält Temperaturen. Die Außenplatte besteht aus 1,5T SUS304 Edelstahl. Der Kastenkörper ist mit 200 mm dickem 120K gefüllt Siliciumdioxid-Aluminiumoxid-Isolierbaumwolle. Während des Betriebs bleibt die Oberflächentemperatur innerhalb von 15 °C über der Raumtemperatur Temperatur. Der Temperaturregler ist mit dem SCR-Modul kombiniert und verfügt über eine integrierte PID-Selbstoptimierungsfunktion und Temperatursensorelement vom K-Typ. Es ist außerdem mit 30 installierten Heizrohren aus Edelstahl SUS316 ausgestattet im Inneren des Kastens, die einer Hochtemperatur-Nitrierbehandlung unterzogen wurden und über freiliegende Verdrahtungsanschlüsse verfügen. Das heiße Das Luftzirkulationssystem wird von einem 2,2-kW-Langwellenmotor mit einem 12-Zoll-Lüfter mit mehreren Flügeln aus SUS304 angetrieben. Es ist in einem tätig Horizontaler Luftzirkulationsmodus mit Luftaustritt auf der linken Seite und Rückführung auf der rechten Seite. Es ist Speziell ausgestattet mit einem verstellbaren 4-Zoll-Auslassventil aus Edelstahl, das an den werkseitigen Säureauspuff angeschlossen ist System und verfügt über eine Sicherheits-Öffnungsbegrenzungsvorrichtung. Das Verfahren von Dingfeng ermöglicht eine flexible und sichere Anpassung des Abgasstroms entsprechend den tatsächlichen Prozessanforderungen.

Technische Parameter der Ausrüstung

Häufig gestellte Fragen

F1: Warum ist Edelstahl SUS316 für den leitfähigen Beschichtungsprozess bei 600 °C erforderlich?

Antwort: Bei 600 °C würde es beim Standard-SUS304 zu einer schnellen Verschmutzung und Oxidation kommen, was zu einer schnellen Verschmutzung führen könnte Abblättern und Verunreinigung der Beschichtung. Die Korrosionsbeständigkeit von SUS316 sorgt jedoch dafür, dass der Innenraum erhalten bleibt sauber und staubfrei über viele Jahre hoher Temperaturzyklen.

F2: Wie können wir verhindern, dass die Hülle gefährlich stark überhitzt?

Antwort: Der Hochtemperatur-Tunnelofen verwendet vier Isolationsschichten. Ein 200 Millimeter dickes 120K hochdichte Aluminiumsilikat-Baumwolle, eine Hochtemperatur-Keramikfaser-Dichtungsschicht und eine spezielle Innenluft Spalt zwischen der Innenauskleidung und der äußeren SUS304-Platte.

F3: Kann die Abgasanlage den beim Sintern entstehenden sauren Rauch bewältigen?

Antwort: Ja. Die Auslassöffnungen und internen Luftstromleitvorrichtungen sowie Ventile mit einem Mindestsicherheitsniveau Öffnungsgrenze, ausgelegt sind.

Konfigurationsliste

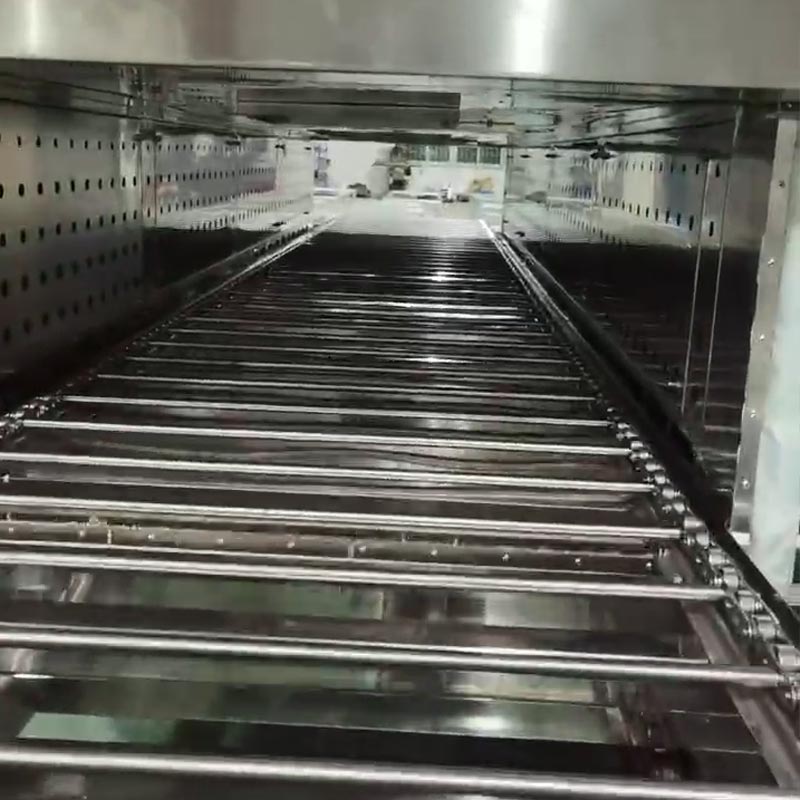

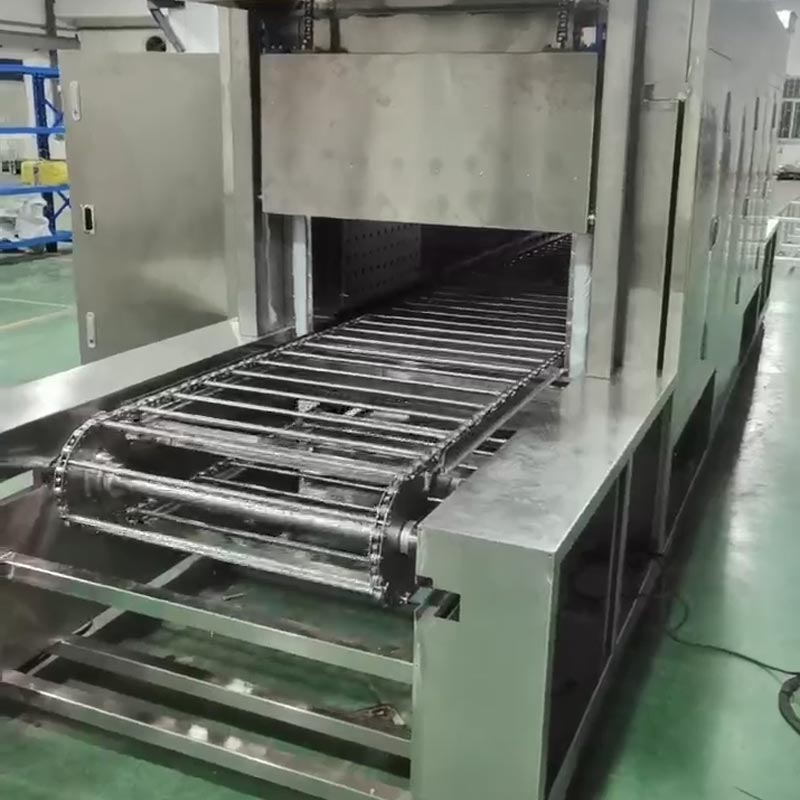

Um die Dichtleistung und Zuverlässigkeit des 600°C Hochtemperatur-Korrosionsschutz-Tunnelofens zu gewährleisten, haben wir uns entschieden hochwertige Markenkomponenten. Das Heißluftzirkulationssystem verwendet einen 2,2-kW-Motor von Taiwan San Yue in Kombination mit einem Spezielle Antriebswelle aus Edelstahl zum Antrieb des 10,5-Zoll-Lüfterrads aus Edelstahl 304 mit mehreren Flügeln hergestellt von Ding Feng und dem Hochtemperatur-Keramikfasertuch mit einer maximalen Temperaturbeständigkeit von 1300°C als Dichtung. Ein 304-Kettenglieder-Förderband mit einer effektiven Breite von 800 mm ist ausgestattet, und das ist es auch Präzise gesteuert durch einen 0,4-kW-Untersetzungsmotor für das automatische Öffnen und Schließen der Tür. Wir bieten 2,5 kW-380 V oberflächennitrierte U-förmige Edelstahl-Heizrohre und Taisheng MF908 Temperaturregler, mechanischer Temperaturregler, 8-Meter-K-Typ-Temperatursensor, die zusammenarbeiten und aufeinander abgestimmt sind Taisheng T-6L100A und Zhongtais NXBLE 3P+N-C250A Leistungsschalter und CJX2-1810 AC-Schütze sowie Omron Thermorelais NR2-25. Dadurch wird der Gesamtbetrieb der gesamten Maschine sichergestellt.
